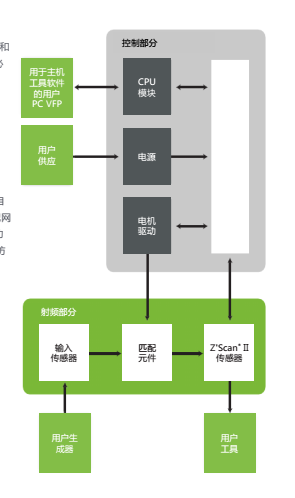

东莞全芯射频电源匹配器维修服务部门,在长期的射频电源维修实践中发现,了解NAVIGATOR® II 匹配器的原理,维修匹配器就很方便了。NAVIGATOR® II多用途Navigator® II匹配网络采用先进技术,能够在功率要求高达30kW以及频率高达60MHz的广泛范围内实现快速、准确和可靠的匹配。Navigator II 匹配网络配备微处理器控制步进电机驱动和先进调谐算法,较传统模拟类调谐算法具有更高的一致性和准确度。下面来看看AE射频电源匹配器的几张原理图
一、调谐算法图
二、匹配器调整理原理图,使用AE 调试软件调整匹配器以及匹配器维修后的测试
更多的射频电源匹配器维修方法请联系13790663326
